Soluções eficientes para edifícios com múltiplas unidades

QMA – Quadros de Medidores Agrupados

Os quadros de medidores, também chamados de quadros de medição coletiva ou painéis de medidores agrupados, são essenciais para instalações elétricas em edifícios residenciais, comerciais e industriais com mais de uma unidade consumidora.

Na Artbel, fabricamos quadros de medidores personalizados, atendendo às normas técnicas e às exigências específicas de cada concessionária, como a CPFL GED 119. Garantimos segurança, durabilidade, padronização e conformidade, desde o projeto até a entrega final.

Aplicações e benefícios dos Quadros de Medidores

Projetados para distribuir energia de forma segura e individualizada, nossos quadros atendem às exigências das concessionárias e facilitam o controle de consumo por moradores e gestores, em condomínios residenciais e comerciais.

Principais benefícios:

  • Medição individual por unidade
  • Redução de custos com manutenção e inspeção
  • Conformidade com normas técnicas (evita retrabalho e multas)
  • Infraestrutura elétrica valorizada e segura
  • Projetos sob medida para cada empreendimento

Clientes que atendemos: construtoras, incorporadoras, empresas de engenharia elétrica, instaladoras e administradoras de condomínios.

Tipos de instalação

  • Sobrepostos: fixados na superfície da parede, facilitando manutenção e inspeções.

Ambos são projetados conforme as normas técnicas da ABNT (como a NBR 5410) e os padrões das concessionárias locais.

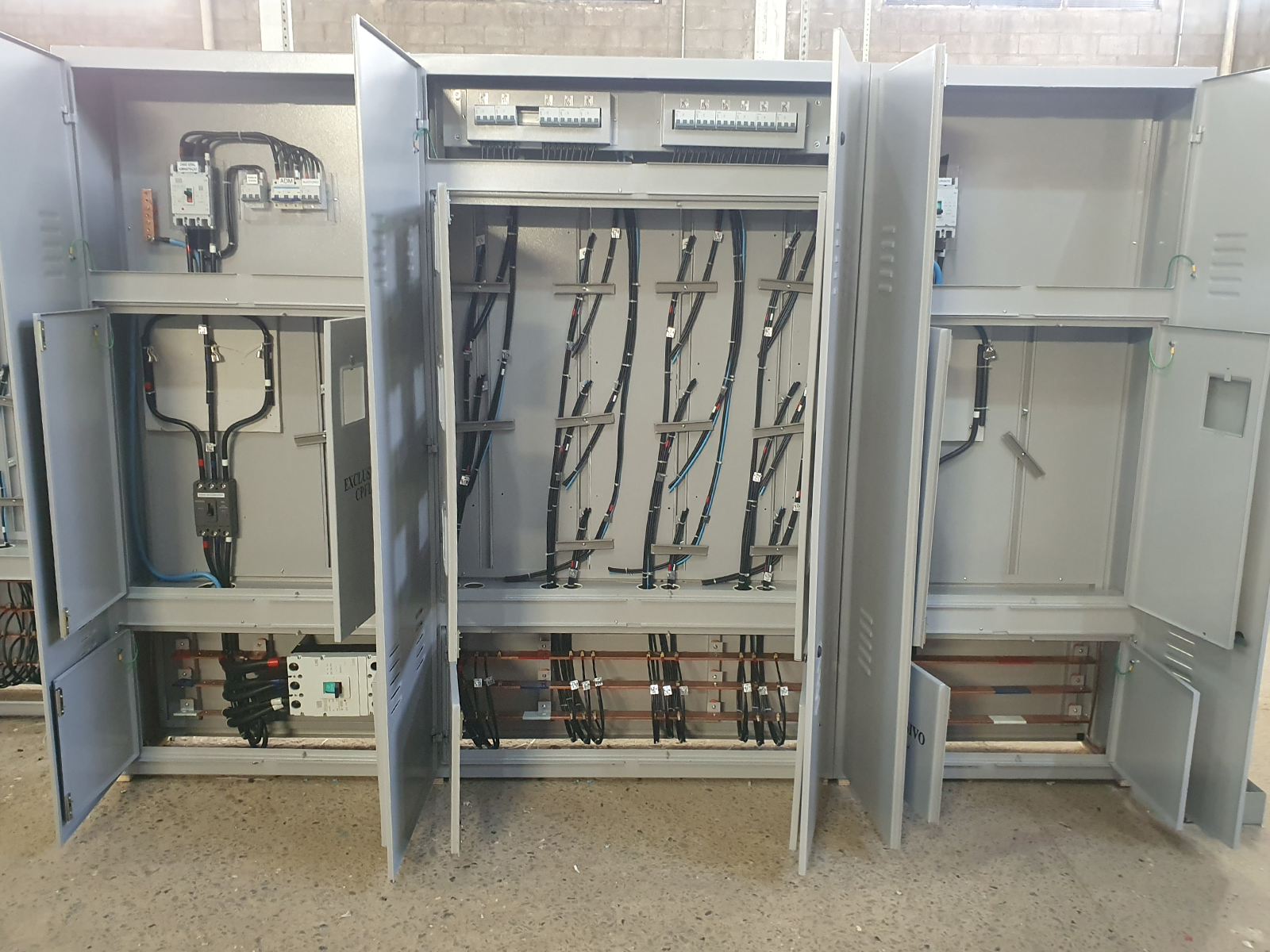

Características técnicas dos quadros

Nossos quadros são projetados com foco em resistência, funcionalidade e segurança:



  • Estrutura metálica em aço carbono com pintura eletrostática.
  • Barramentos de cobre dimensionados conforme a demanda.
  • Disjuntores gerais e individuais.
  • Unidades consumidoras padronizadas (monofásico, bifásico ou trifásico).
  • Interligação com condutores certificados pelo INMETRO.
  • Sistema de aterramento e equipotencialização integrado.
  • Identificação e etiquetagem padronizada.
  • Montagem sob rígido controle de qualidade.
  • Testes de continuidade, isolação e funcionamento antes da entrega.

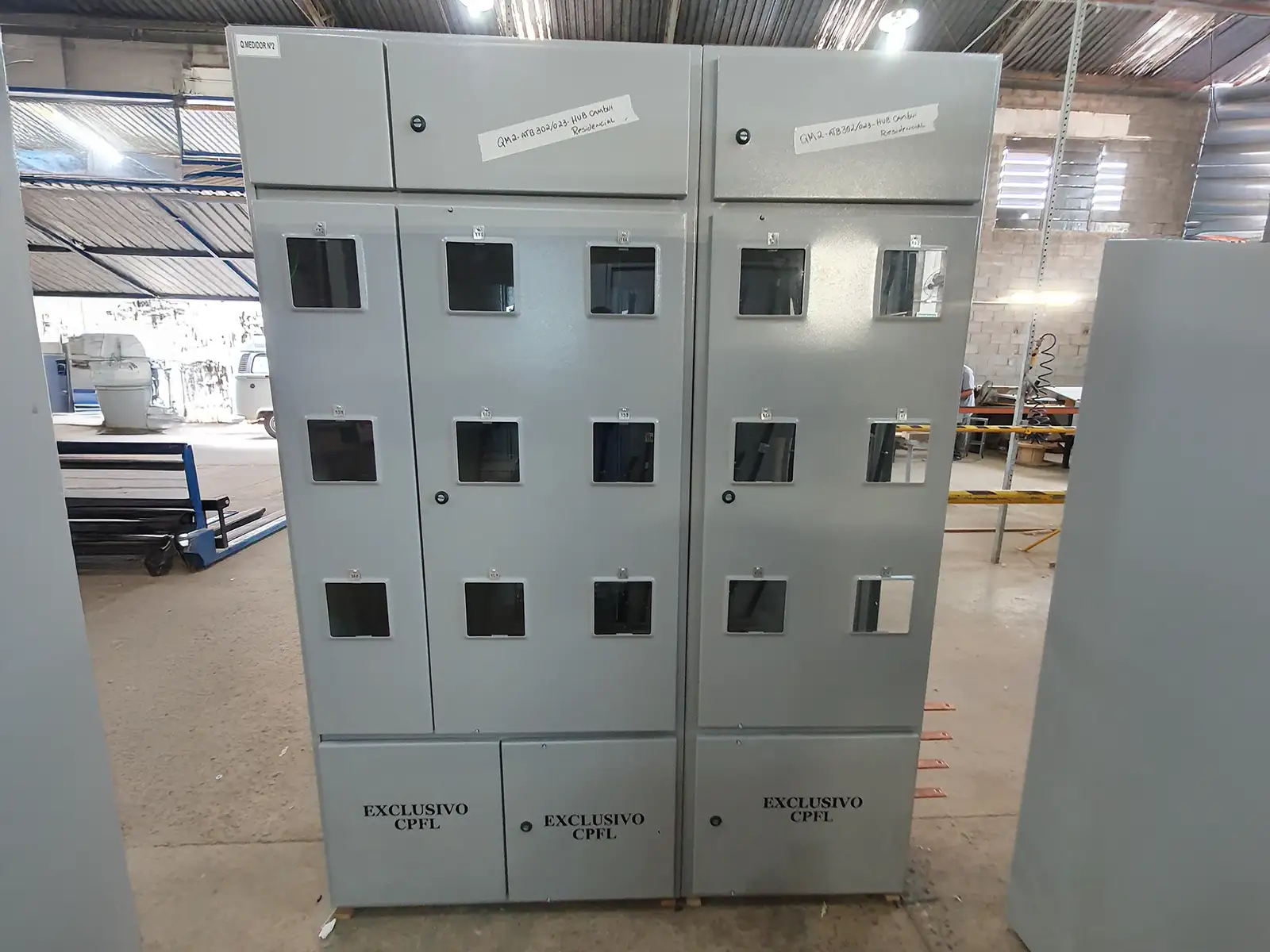

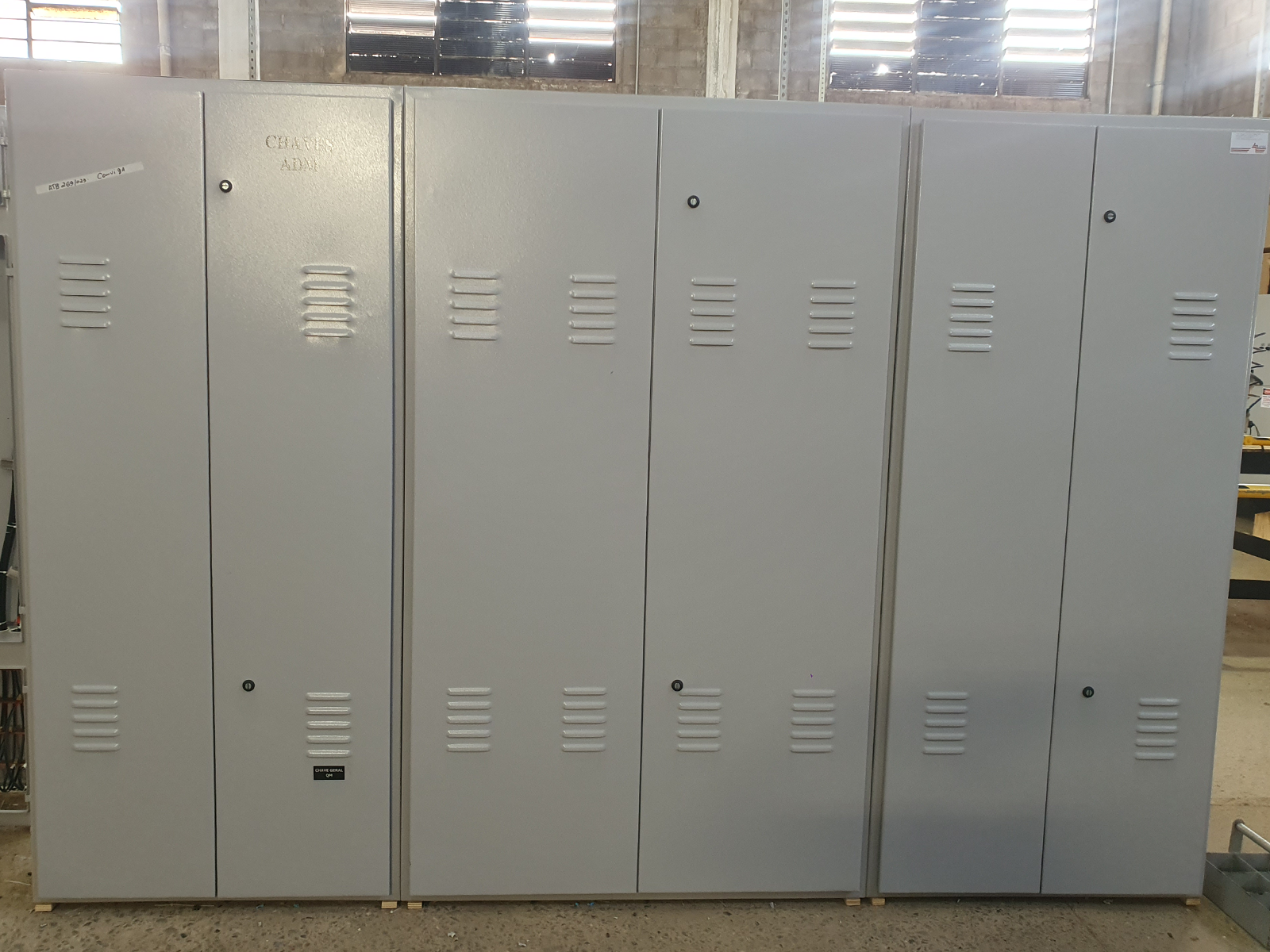

Sistema modular em aço - desenhos 23 e 24

Composição por colunas de medidores agrupados, com tamanhos padronizados:

Nº de Medidores

Dimensões (L x A x P)

6

600 x 2000 x 300 mm

9

900 x 2000 x 300 mm

12

1200 x 2000 x 300 mm

15

1500 x 2000 x 300 mm

18

1800 x 2000 x 300 mm

21

2100 x 2000 x 300 mm

24

2400 x 2000 x 300 mm

27

2700 x 2000 x 300 mm

30

3000 x 2000 x 300 mm

33

3300 x 2000 x 300 mm

36

3600 x 2000 x 300 mm

Módulo adicional para administração: 900 x 2000 x 300 mm

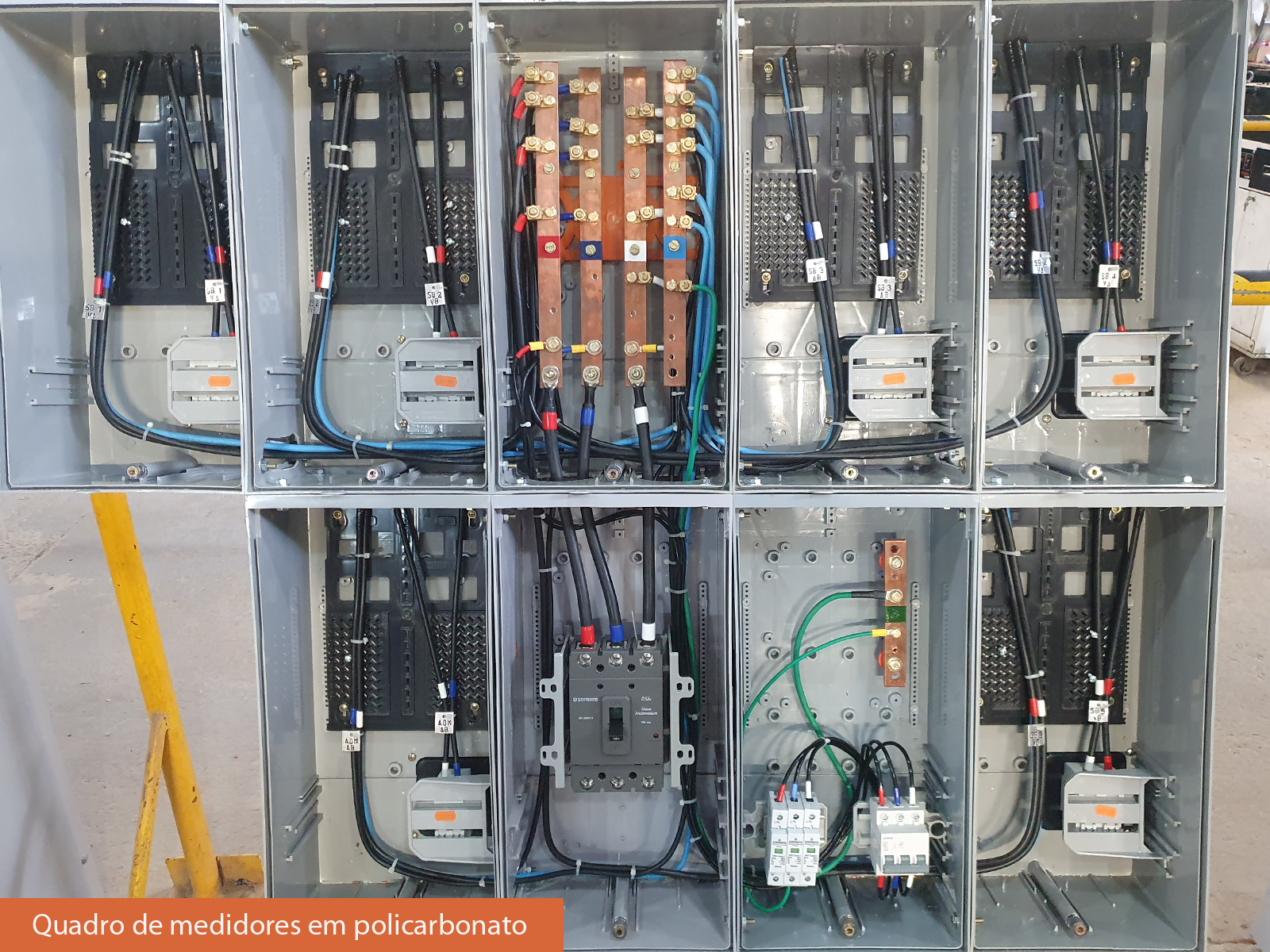

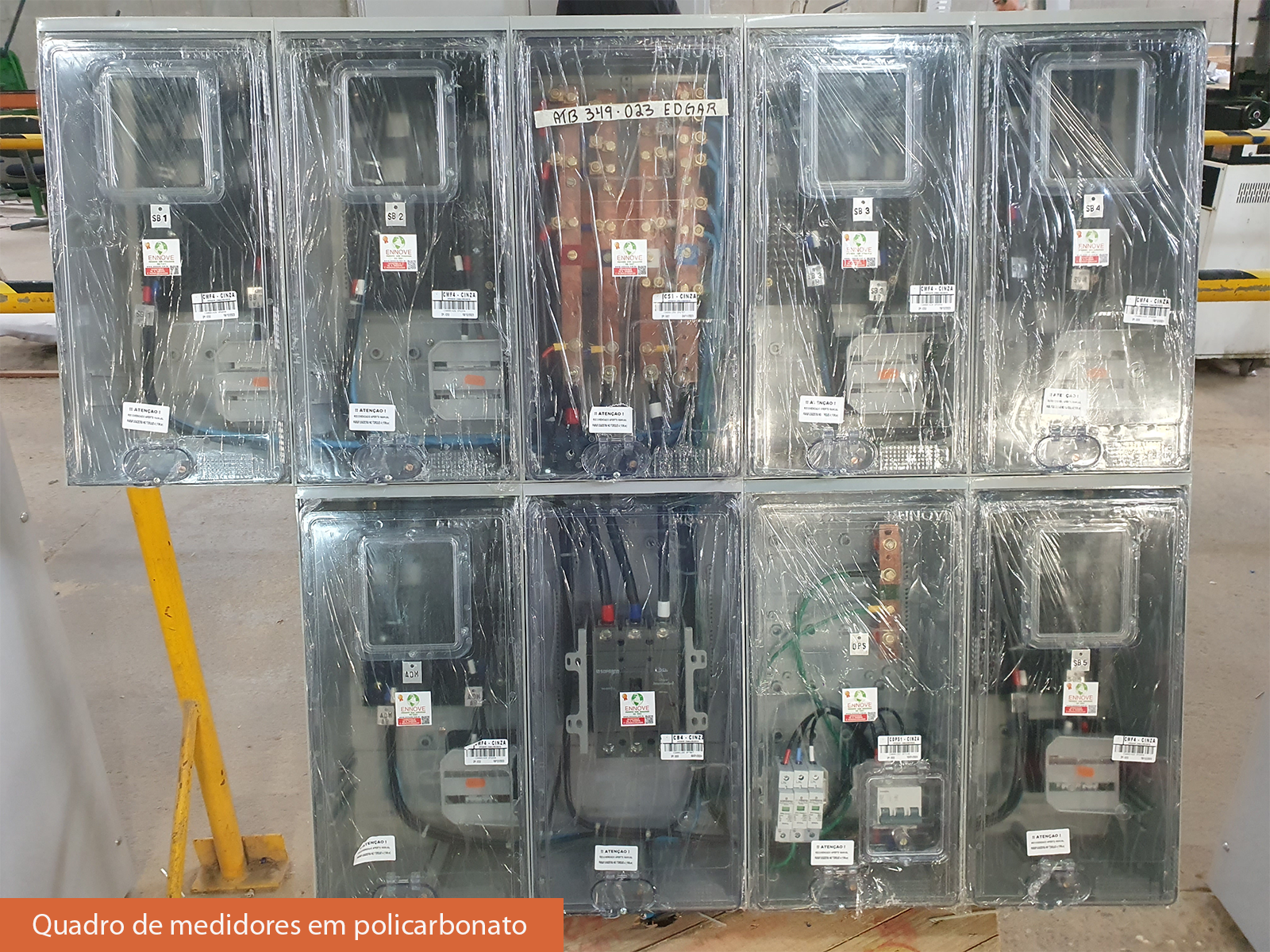

Sistema modular policarbonato - desenhos 30 e 31

Caixas plásticas resistentes para até 36 medidores, disponíveis nas medidas:

  • 260 x 520 x 190 mm
  • 520 x 520 x 190 mm
  • 380 x 720 x 190 mm
